transfo introud'air… arbre / chaine

Message  piero le Ven 17 Oct - 16:50

et pas chêne bande de glands

un gars sympa d'un forum de hot rod tripotte bien aussi du 2 roues, Pascal je t'en ai parlé, il est pas loin de là où tu vas…

il part d'une introud'air 1400



trouve quelques pièces


lui fait peter le cul


c'est fait sérieusement, notez le marbre


axe de roue ar



et son commentaire pour l'adaptation de la transmission, j'aime bien l'esprit, apres la meule… bon, pourquoi pas

"je garde l arbre de sortie de boite d origine qui est creux.
j ai recuperé un arbre de sortie de boite de r1 (entre dents idem que le zx9)

je fait faire un filetage au tour sur l axe .
je fait taraudé au tour l arbre de sortie, un peu de loctite bleu et le tour est joué...
en plus ça va le serrer automatiquement en roulant

tout simple,juste un peu de reflexion....

un truc en plus,je bouche l arrivé d huile du couple conique par une vis sans tete btr et du loctite rouge.
et je refait un petit "cache ou carter" comme ont veux pour couvrir le pignon de sortie de boite"

Gilles, si tu passe par ici… t'es welcome

_________________
www.classic-spirit.com

piero
classic ancien

Messages : 3981
Date d'inscription : 07/02/2008

Voir le profil de l'utilisateur

Revenir en haut Aller en bas

Re: transfo introud'air… arbre / chaine

Message  badgam le Ven 17 Oct - 17:02

'tain yeps !! ça l'fait ... pis là il a sa place dans le coin !! Twisted Evil ... le vs, le seul custom que j'ai eu, génial ce moulbif

badgam
classic ancien

Messages : 1954
Date d'inscription : 08/02/2008
Age : 44
Localisation : Trappistland - Au pays de l'escavèche et de la frite ...

Voir le profil de l'utilisateur http://www.karkass.be

Revenir en haut Aller en bas

Re: transfo introud'air… arbre / chaine

Message  piero le Ven 17 Oct - 20:42

yep, le Gilles24 en question semble avoir rejoint ce forum, attendons… tongue

_________________
www.classic-spirit.com

piero
classic ancien

Messages : 3981
Date d'inscription : 07/02/2008

Voir le profil de l'utilisateur

Revenir en haut Aller en bas

Re: transfo introud'air… arbre / chaine

Message  gilles24 le Sam 18 Oct - 9:41

piero a écrit:yep, le Gilles24 en question semble avoir rejoint ce forum, attendons… tongue


et ben bonjour tous le monde.....

me voila....

donc je vais continuer les aventures de l introu d air ici..... pig pig rabbit

je vais poster des photos de mes 2 motos perso (juste comme ça ce sont des jap) albino

un z1000 j achete neuf en 1982 (je suis conservateur Twisted Evil )
et un rien du tout que j ai fabriqué autour d un moteur de 750 gsxr


Dernière édition par gilles24 le Sam 18 Oct - 11:47, édité 1 fois

gilles24
classic tout neuf

Messages : 129
Date d'inscription : 17/10/2008
Age : 50

Voir le profil de l'utilisateur

Revenir en haut Aller en bas

Re: transfo introud'air… arbre / chaine

Message  Invité le Sam 18 Oct - 11:44

Bien velue Gilles (et son ptit accordéon ?).

Moi qui n'aime que les bécanes strictement d'origine, je sents que ce topic va me plaire...

Invité
Invité


Revenir en haut Aller en bas

Re: transfo introud'air… arbre / chaine

Message  gilles24 le Sam 18 Oct - 11:51

BiP a écrit:Bien velue Gilles (et son ptit accordéon ?).

Moi qui n'aime que les bécanes strictement d'origine, je sents que ce topic va me plaire...


salut poilu
l accordeon je le sort que pour les grande zoccasion

j aime bien tout melanger

mon 1000 kawa a une fourche inverse de 750 gsxr avec une roue de r6 (non pas renault Evil or Very Mad )
un bras ar de 750 gsxr avec mono amortisseur (modif du cadre)
un sabot moteur de 1200 fj
des platine de jesaisplusquoi
un megaphone martin
un moteur arias

gilles24
classic tout neuf

Messages : 129
Date d'inscription : 17/10/2008
Age : 50

Voir le profil de l'utilisateur

Revenir en haut Aller en bas

Re: transfo introud'air… arbre / chaine

Message  Onclesam le Sam 18 Oct - 11:59

oh meeeeerde ! nan pas lui ! Evil or Very Mad








lol! bienvenu Gilles ! Ca avance ce bitza ou bien ?

Onclesam
classic tout neuf

Messages : 103
Date d'inscription : 13/07/2008

Voir le profil de l'utilisateur

Revenir en haut Aller en bas

Re: transfo introud'air… arbre / chaine

Message  Invité le Sam 18 Oct - 12:08

gilles24 a écrit:
mon 1000 kawa a une fourche inverse de 750 gsxr avec une roue de r6 (non pas renault Evil or Very Mad )
un bras ar de 750 gsxr avec mono amortisseur (modif du cadre)
un sabot moteur de 1200 fj
des platine de jesaisplusquoi
un megaphone martin
un moteur arias

Vite : fout nous-y une tof qu'on mate un peu ça !

Un mille K-WA : enfin un homme de goût !

Invité
Invité


Revenir en haut Aller en bas

Re: transfo introud'air… arbre / chaine

Message  gilles24 le Sam 18 Oct - 12:33



j ai jamais reussi a vraiment la finir vu qu elle est toujours en chantier pale pale

la j ai le demarreur qui est naze.

gilles24
classic tout neuf

Messages : 129
Date d'inscription : 17/10/2008
Age : 50

Voir le profil de l'utilisateur

Revenir en haut Aller en bas

Re: transfo introud'air… arbre / chaine

Message  piero le Sam 18 Oct - 13:10

une kawa n'est jamais fini, c'est le manege en chantier… ça gaze pollux Laughing Laughing

_________________
www.classic-spirit.com

piero
classic ancien

Messages : 3981
Date d'inscription : 07/02/2008

Voir le profil de l'utilisateur

Revenir en haut Aller en bas

Re: transfo introud'air… arbre / chaine

Message  badgam le Lun 20 Oct - 10:12

'lut à toi m'biau et bienvelu dans le coin .... fais péter les tofs du gex puzzle, chuis impatient d'voir ça Cool ... mon pote ditch monte un bitza itou sur base gex 750, on a finit de souder le cadre ce week-end .... pirat

badgam
classic ancien

Messages : 1954
Date d'inscription : 08/02/2008
Age : 44
Localisation : Trappistland - Au pays de l'escavèche et de la frite ...

Voir le profil de l'utilisateur http://www.karkass.be

Revenir en haut Aller en bas

Re: transfo introud'air… arbre / chaine

Message  gilles24 le Mer 22 Oct - 10:15

petit travail du wk

pas fait grand chose, d autre obligations rabbit rabbit rabbit

j ai preparé la liaison des nouveaux tubes sur le trou d air


les tubes sont manchonnés au niveau de la colonne.
je degage le tube exterieur et je garde l interieur sur une petite longueur



le diametre interieur de mon tube neuf correspond a l exterieur du morceau que je garde.
je manchonne... ça peu pas faire de mal



je fait un chanfrein , 2 bouchonnage non visible et le tour est joué


prochaine operation:::
mise en forme avec la ceintreuse

gilles24
classic tout neuf

Messages : 129
Date d'inscription : 17/10/2008
Age : 50

Voir le profil de l'utilisateur

Revenir en haut Aller en bas

Re: transfo introud'air… arbre / chaine

Message  badgam le Mer 22 Oct - 10:23

tu vas souder à quoi ? tig ? beau boulot, impec le coup des tubes manchonnés, vivement la chuite ...

badgam
classic ancien

Messages : 1954
Date d'inscription : 08/02/2008
Age : 44
Localisation : Trappistland - Au pays de l'escavèche et de la frite ...

Voir le profil de l'utilisateur http://www.karkass.be

Revenir en haut Aller en bas

Re: transfo introud'air… arbre / chaine

Message  gilles24 le Mer 22 Oct - 10:26

badgam a écrit:tu vas souder à quoi ? tig ? beau boulot, impec le coup des tubes manchonnés, vivement la chuite ...


j ai bien pensé le faire au fer a souder affraid affraid affraid affraid

tig...
c est le mieux, enfin je pense....

gilles24
classic tout neuf

Messages : 129
Date d'inscription : 17/10/2008
Age : 50

Voir le profil de l'utilisateur

Revenir en haut Aller en bas

Re: transfo introud'air… arbre / chaine

Message  badgam le Mer 22 Oct - 10:32

Laughing Laughing ... yeps, soudure bien propre, finition impec, pas de merde, bonne pénétration ... c'est toi qui soude ?

badgam
classic ancien

Messages : 1954
Date d'inscription : 08/02/2008
Age : 44
Localisation : Trappistland - Au pays de l'escavèche et de la frite ...

Voir le profil de l'utilisateur http://www.karkass.be

Revenir en haut Aller en bas

Re: transfo introud'air… arbre / chaine

Message  gilles24 le Mer 22 Oct - 10:36

badgam a écrit:Laughing Laughing ... yeps, soudure bien propre, finition impec, pas de merde, bonne pénétration ... c'est toi qui soude ?


vivivi..
dans une de mes formations (deformation plutot)

j avais un cour qui s appellait "soudure"

2 ou 3 heures par semaine pendant 2 ans avec toutes les techniques de soudage...
de l arc au tig en passant par le chalumeau.

gilles24
classic tout neuf

Messages : 129
Date d'inscription : 17/10/2008
Age : 50

Voir le profil de l'utilisateur

Revenir en haut Aller en bas

Re: transfo introud'air… arbre / chaine

Message  badgam le Mer 22 Oct - 10:40

Quand même le pied d'pouvoir bosser soi même hein ? pirat

badgam
classic ancien

Messages : 1954
Date d'inscription : 08/02/2008
Age : 44
Localisation : Trappistland - Au pays de l'escavèche et de la frite ...

Voir le profil de l'utilisateur http://www.karkass.be

Revenir en haut Aller en bas

Re: transfo introud'air… arbre / chaine

Message  gilles24 le Mer 22 Oct - 10:43

badgam a écrit:Quand même le pied d'pouvoir bosser soi même hein ? pirat

c est irremplaçable...
je prend un pied monumental...

le proprio a confiance et j ai carte blanche

gilles24
classic tout neuf

Messages : 129
Date d'inscription : 17/10/2008
Age : 50

Voir le profil de l'utilisateur

Revenir en haut Aller en bas

Re: transfo introud'air… arbre / chaine

Message  badgam le Mer 22 Oct - 10:54

ha wais d'accord, en plus c'est pas pour toi ?

badgam
classic ancien

Messages : 1954
Date d'inscription : 08/02/2008
Age : 44
Localisation : Trappistland - Au pays de l'escavèche et de la frite ...

Voir le profil de l'utilisateur http://www.karkass.be

Revenir en haut Aller en bas

Re: transfo introud'air… arbre / chaine

Message  gilles24 le Mer 22 Oct - 14:57

badgam a écrit:'lut à toi m'biau et bienvelu dans le coin .... fais péter les tofs du gex puzzle, chuis impatient d'voir ça Cool ... mon pote ditch monte un bitza itou sur base gex 750, on a finit de souder le cadre ce week-end .... pirat


chose promise

j ai qu une photo sous la main et elle etait encore a l etat d embryon



1 clic sur la photo et hop elle est grande

moteur gsxr air huile.
cadre maison (copié sur martin)
mono bras maison
roue ar et moyeu vfr
cul de selle r1. raccourci depuis
reservoir poly maison

gilles24
classic tout neuf

Messages : 129
Date d'inscription : 17/10/2008
Age : 50

Voir le profil de l'utilisateur

Revenir en haut Aller en bas

Re: transfo introud'air… arbre / chaine

Message  badgam le Mer 22 Oct - 15:31

ouchti le taf !! Shocked .. t'es pô né avé deux mains gauches toi !! pirat t'as des tofs du bras maison ?

nous on a fait bpc plus simple on est parti sur un cadre de gs1000 des 70' retaillé un peu dans tous les sens (ancien chop' du pote) pour y foutre le bo de gex et l'amorto en central avec réglages d'assiette, moulin de 750, fourche inversée, là on est sur l'adaptation d'un vieux résé cercueil, pour le té sup' j'ai l'impression qu'on va d'voir en usiner un nouveau, l'origine est vrillé, bon c'est de la récup maison la bite et le couteau mais ça devrait donner je pense

une chtite vid' qui date mais ça donne une p'tite idée http://fr.youtube.com/watch?v=ZJEZRWcwEok

badgam
classic ancien

Messages : 1954
Date d'inscription : 08/02/2008
Age : 44
Localisation : Trappistland - Au pays de l'escavèche et de la frite ...

Voir le profil de l'utilisateur http://www.karkass.be

Revenir en haut Aller en bas

Re: transfo introud'air… arbre / chaine

Message  gilles24 le Mar 4 Nov - 11:11

j ai vu la video .
sympa cette prepa...

si je peu me permettre.
met une piece en equerre pour la fixation de l amorto arriere.....

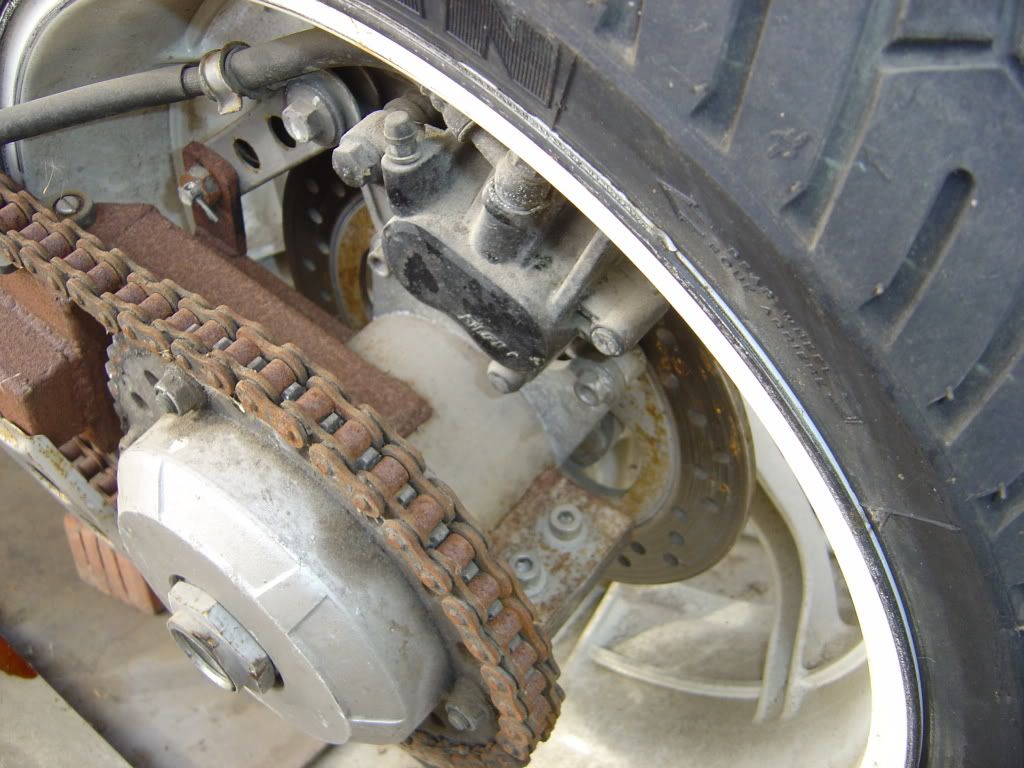

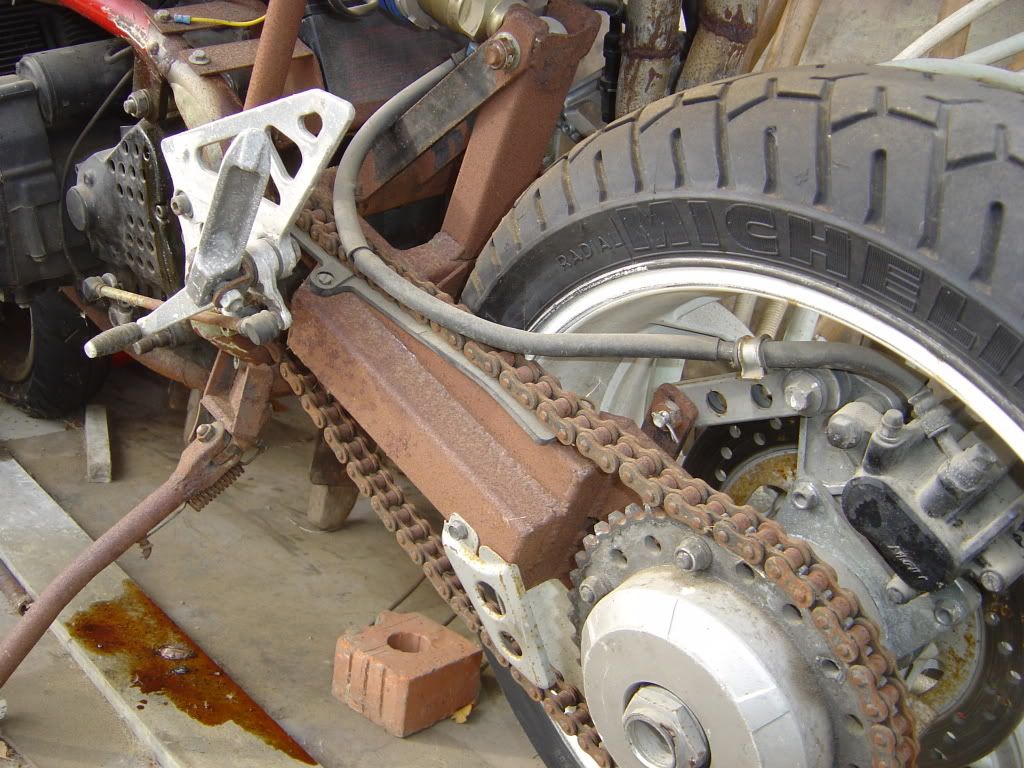

petite photo de mon mono bras artisanal
machine mal stocké est egal a corrosion






voili voilou le bras

gilles24
classic tout neuf

Messages : 129
Date d'inscription : 17/10/2008
Age : 50

Voir le profil de l'utilisateur

Revenir en haut Aller en bas

Re: transfo introud'air… arbre / chaine

Message  l'périgourdaingue le Mar 4 Nov - 11:34

estra , çà va tabasser ! (moi j'ai installé ma boite aux lettre à sarlat ! Embarassed au "roc-bayard" si tu connait )

_________________
https://www.facebook.com/chopsandbob

l'périgourdaingue
classic ancien

Messages : 2365
Date d'inscription : 07/02/2008
Localisation : Sarlat

Voir le profil de l'utilisateur https://www.facebook.com/chopsandbob

Revenir en haut Aller en bas

Re: transfo introud'air… arbre / chaine

Message  Shermanix le Mar 4 Nov - 12:22

si j'puis me permètre y'a un ptit manque d'intensité à la soudure Embarassed

Shermanix
classic ancien

Messages : 1965
Date d'inscription : 17/02/2008

Voir le profil de l'utilisateur

Revenir en haut Aller en bas

Re: transfo introud'air… arbre / chaine

Message  gilles24 le Mar 4 Nov - 18:46

Shermanix a écrit:si j'puis me permètre y'a un ptit manque d'intensité à la soudure Embarassed

tu peu tu peu..

le bras a été fait avec mon vieux mig Embarassed Embarassed

tout va (sera) repris avec mon tig....

gilles24
classic tout neuf

Messages : 129
Date d'inscription : 17/10/2008
Age : 50

Voir le profil de l'utilisateur

Revenir en haut Aller en bas

Re: transfo introud'air… arbre / chaine

Message  Contenu sponsorisé Aujourd'hui à 15:07


Contenu sponsorisé


Revenir en haut Aller en bas

Page 1 sur 5 1, 2, 3, 4, 5  Suivant

Voir le sujet précédent Voir le sujet suivant Revenir en haut

- Sujets similaires


Permission de ce forum:
Vous ne pouvez pas répondre aux sujets dans ce forum
